VPIF电机阀位指示器

VPIF电机阀位指示器

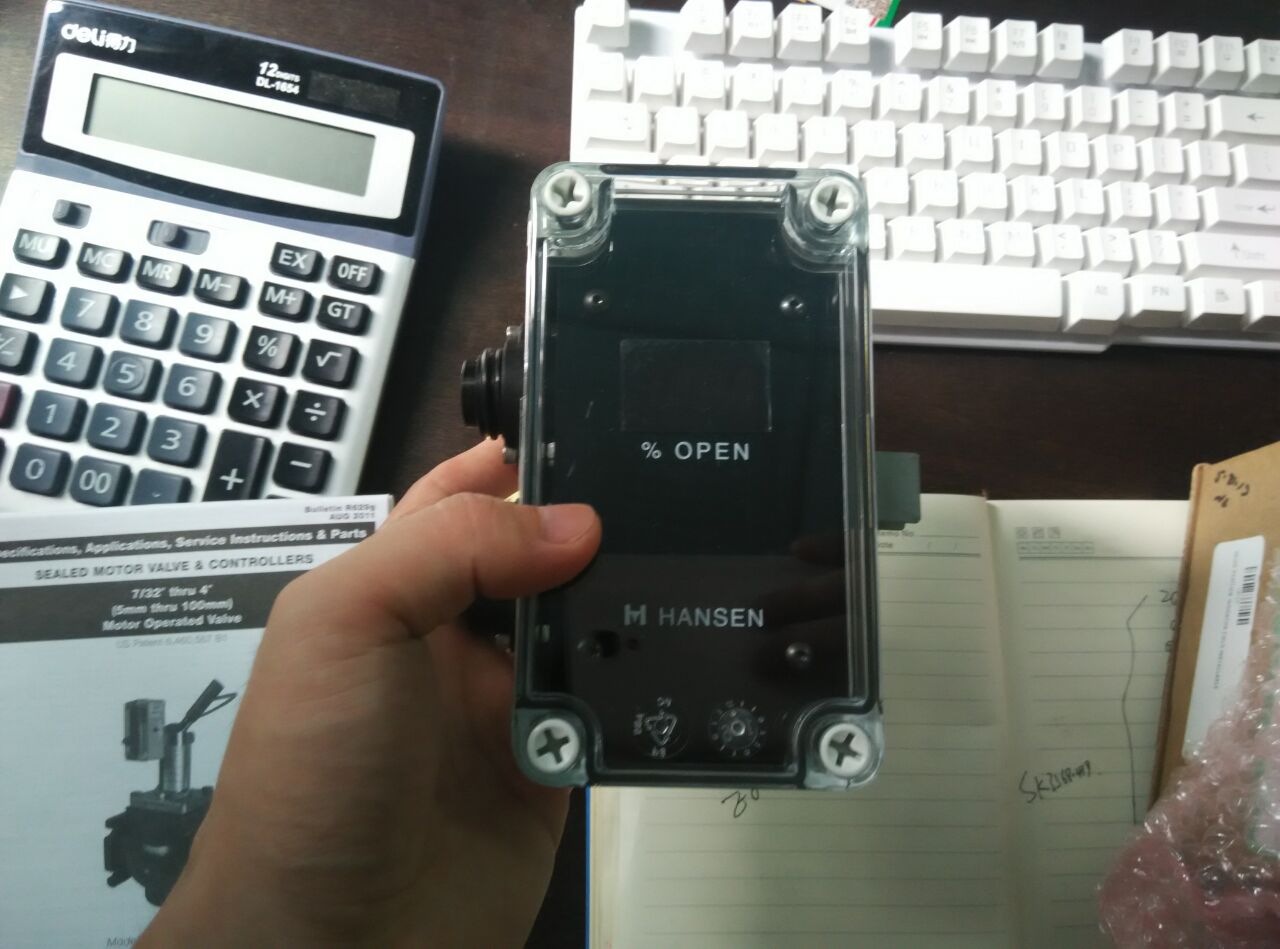

VPIF电机阀位指示器是一种用于密封电机阀（SMV）的数字监控模块。在正常（自动）操作期间，VPIF显示阀位置。它也可用于局部打开或关闭阀门。当需要维修或重新校准阀门时，这尤其有用。

大型LED显示屏显示阀门位置（百分比）。 VPIF包含一个内部独立电流源，可以选择4 mA（关闭）和20 mA（开路）。 VPIF可以安装在阀门上或附近，以方便使用和可见性。当阀门安装在空气中或阻塞的区域时，这为技术人员提供了更好的可达性。

VPIF可以从阀门的任何方向安装高达10英尺（3米）。 VPIEC扩展电缆可用于需要更长的时间。

VPIF电机阀位指示器-优点

VPIF在通过时在本地显示阀门位置反馈信号如果要远程监控。对于SMV的重新校准，VPIF将输出4mA（接近）或20 mA（开路）。外部安装，防水三位开关用于定位的SMV。VPIF阀位置反馈可以提醒操作员不稳定的控制方案。这个功能非常重要对制冷系统的正常运行和密封电机阀门的使用寿命。 VPIF紧凑在非常低的温度下可靠。防水快断开连接器可以方便地拆下SMV电源头服务。

应用

VPIF可以安装在以下密封电机上

HANSEN阀门系列型号：

HMXV

HMMV

HMMR

材料规格

电动

读数：LED，0.0 - 100.0％

信号输出到SMV：

自动：通过

打开：20 mA

关闭：4 mA

电源：24V AC

VPIF功耗：3.6 VA

房屋：水密，NEMA4X（IP65）

环境温度：-20ºF至+125ºF

（-30ºC至+50ºC）

电缆：7根电线 - 每脚一到六根

与第七黄/绿（大地），18

AWG线缆防水，快速断开

连接器

VPIF电机阀位指示器-安装

VPIF与密封电机阀一起出货并出厂校准和测试; 可以使用。

可安装在阀门或任何平面上。清楚必须拆下盖子才能进入四个板螺栓。

这些相同的四个孔用于将VPIF安装在一个平坦的表面。完成后更换清洁盖。

HANSEN电机阀主要型号：

HMXV(5)

HMXV(7)

HMMV(20)

HMMV(25)

HMMV(32)

HMMV(40)

HMMV(50)

HMMV(80)

HMMV(100)

HMMVB(80)

HMMVB(100)
HMMR(20)

HMMR(25)

HMMR(32)

HMMR(40)

HMMR(50)

HMMR16(80)

HMMR35(80)
HMMR27(100)

HMMR47(100)

HMMSV(20-100)

HANSEN电机阀配件：

VPIF

75-1176

75-1179

75-1154

75-1155

75-1156

75-1178

75-1177

75-1180

75-1167

75-1148

75-1168

75-2922

75-1150

75-1151

75-1152

75-1197

75-1223

75-1199

75-1200

75-1151

75-1201
